Nedan finns bilder på den utrustning jag använder vid mätningarna. Flera delar har jag byggt själv.

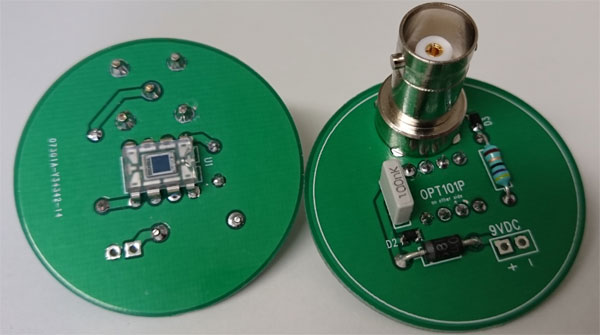

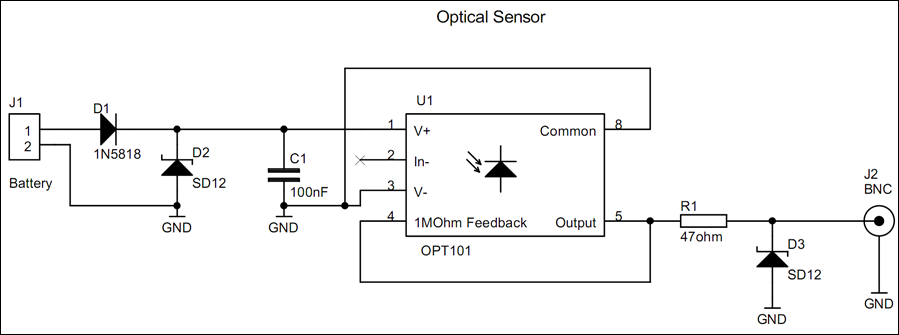

För ljusnivå mätning används ett oscilloskop och en ljussensor, OPT101 från Texas Instruments.
Ljusspektrum mätningen utförs med Asensetek Lighting Passport Essence. En ställning används som ger ca 25 cm avstånd till lampan och 60 graders vinkel från centrumlinje. Mätning av spot-lampor sker rakt fram.
Mätlåda för ström mätning. Huvud komponenten är shuntmotstånd, som gör det möjligt att mäta strömmen som går till mätobjektet (lampan).
Effektförbrukningen mäter jag med en Voltcraft Plus Energy Monitor 3000. Jag har bytt shuntmotståndet till ett med högre resistans. För att få bättre upplösning och kunna mäta lägre effekter. Tyvärr misstänker jag att denna mätare inte alltid visar så bra värden. Jag tror den har problem om strömmen har högfrekvens.
